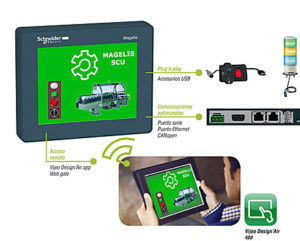

Панели-контроллеры Magelis HMI SCU компании Schneider Electric объединяют в одном устройстве возможности программируемого логического контроллера (ПЛК) и человеко-машинного интерфейса (ЧМИ).
Они адаптированы для выполнения задач по локальной диспетчеризации с возможностью передачи данных на верхний уровень, и, в то же время, управления малыми машинами и установками.
Два модуля — экрана и процессора
HMI SCU наследуют конструкцию панели оператора HMI STU. В частности каждая панель-контроллер состоит из двух модулей: экрана и процессора, а монтаж на двери шкафа осуществляется через стандартное отверстие диаметром 22 мм.
Кроме того, модули можно смонтировать раздельно, используя специальный кабель. При этом процессорный модуль устанавливается внутри шкафа на DIN-рейку.
За общее ведение проекта и контроллерную часть отвечает ПО SoMachine
Модули экранов представлены двумя полноцветными сенсорными TFT-дисплеями размером 3,5 и 5,7 дюймов (IP65 по передней панели). Количество входов-выходов является фиксированным, без возможности расширения.
На процессорном модуле располагаются клеммы питания (24VDC), коннекторы встроенных входов-выходов и порты коммуникационных интерфейсов. Программное обеспечение – SoMachine, в его состав также входит ПО Vijeo Designer. SoMachine отвечает за общее ведение проекта и контроллерную часть.
